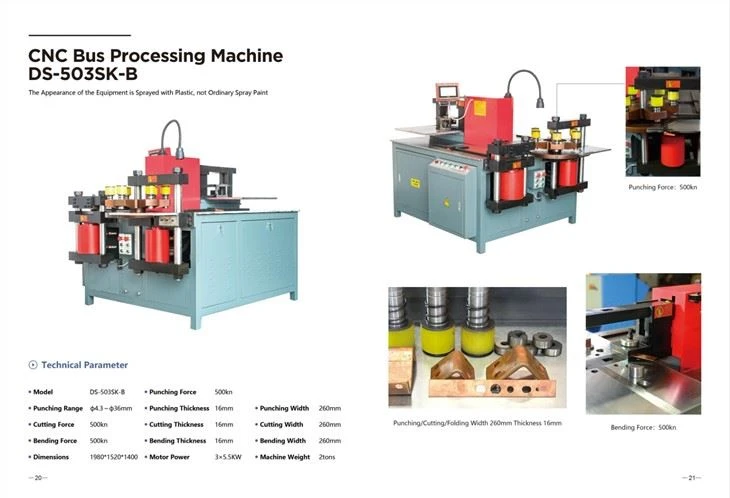

Máy đục lỗ thanh cái bằng đồng biến áp DS - 503SK-B Cnc
Mục đích chính của máy gia công bus là phù hợp với các thiết bị đóng cắt điện áp cao và hạ thế, các bộ hoàn chỉnh điện áp cao và hạ thế, máy biến áp điện lực và các ngành sản xuất khác.
Đơn vị đục lỗ:
1. Chất liệu: Đồng / nhôm;
2. Maximum punching: ф4.3-ф36㎜
Đơn vị cắt:
1. Chất liệu: Đồng / nhôm;
2. Kích thước tối đa: 16260mm;
3. Lực ra tối đa: 500KN.
Mô tả
Thông tin chi tiết sản phẩm
Máy này có 3 bộ phận để đột dập, cắt và uốn và thông qua khuôn thay đổi, nó có thể thực hiện các công việc gia công đặc biệt như ép, dập nổi, ép mối nối cáp, xoắn, v.v.
Máy cắt đồng và nhôm 503SK - Máy B có thể đạt tới 2 tấn, lực đột / uốn có thể đạt 500kn, phạm vi gia công rộng nhất có thể gia công đến 260mm và dày nhất có thể gia công đến 16mm.
Ứng dụng sản phẩm
The 503SK-B closed bending structure busbar machine is widely used in Switch cabinet, electric control panel manufacturing, high low voltage switchgear, eletric transformer station, voltage transformer,appliance swich, ship manufacturing,electric elevator manufacturing, electric cabinet manufacturing , Power distribution system product maufacturing.
Thông số sản phẩm
Chức năng | Người mẫu | DS - 303SK-B | DS - 503SK-B | DS - 803SK-B |
Đột dập | Tối đa lực đấm (kn) | 300 | 500 | 800 |
Phạm vi đường kính đột lỗ (mm) | 4.3-30 | 4.3-36 | 4.3-36 | |
Tối đa độ dày (mm) | 15 | 16 | 20 | |
Tối đa chiều rộng (mm) | 160 | 260 | 300 | |
Cắt / cắt | Tối đa độ dày cắt (mm) | 15 | 16 | 20 |
Tối đa chiều rộng cắt (mm) | 160 | 260 | 300 | |
Uốn ngang | Tối đa lực uốn (kn) | 300 | 500 | 800 |
Tối đa chiều rộng (mm) | 160 | 260 | 300 | |
Tối đa độ dày (mm) | 15 | 16 | 20 | |
Uốn ngang | Tối đa chiều rộng (mm) | 100 | 120 | 120 |
Tối thiểu. góc (Độ) | 90 độ | 90 độ | 90 độ | |
Ngoài kích thước | mm | 190013501400 | 192515601490 | 205016001650 |
Sức mạnh | kw | 3x4kw | 3x5,5kw | 3x5,5kw |
Trọng lượng | Kilôgam | 1400kg | 1950kg | 2350kg |
Độ chính xác CNC | Độ chính xác uốn | ±1 degree | ±1 degree | ±1 degree |
Lặp lại độ chính xác uốn | ±0.3 | ±0.3 | ±0.3 |
Charateristics chính
1. Trạm đột: Bộ đột tháp được lắp đặt với 6 khuôn đột, không cần thay đột lỗ thường xuyên, tiết kiệm thời gian, giảm lỗi thay khuôn, kéo dài tuổi thọ của khuôn đột.
2. Trạm cắt: Bộ phận cắt sử dụng kéo cắt sắc bén, giao diện vết rạch phẳng, không bị rủ, gờ và chất thải, đường cắt đẹp sắc nét!
3. Trạm uốn: a. Bộ phận uốn sử dụng bàn làm việc sàn kép -, có thể đảm bảo rằng ba vị trí làm việc có thể thực hiện các thao tác của chúng cùng một lúc mà không làm phiền các vị trí khác.
b. Bằng cách thay đổi các nốt ruồi khác nhau, nó có thể uốn phẳng và uốn dọc.
C.An hệ thống điều khiển PLC nhập khẩu giúp dễ dàng uốn cong.
