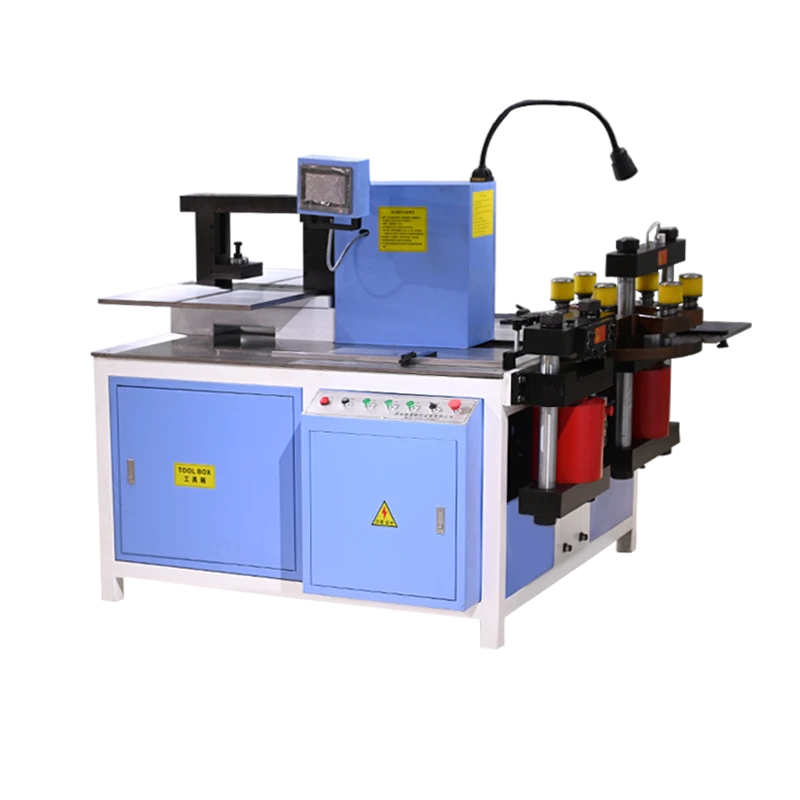

3 máy bay Busbar Punching

Máy xử lý thanh cái này tích hợp các trạm đấm, cắt và uốn, và được thiết kế đặc biệt để xử lý thanh cái bằng đồng và nhôm. Thôi nhỏ của nó đã được kiểm tra mệt mỏi và có thể đấm 5, 000 Các lỗ liên tục mà không bị hỏng, với tốc độ đấm là 0. 2 giây trên mỗi lỗ và phạm vi đường kính lỗ φ3.

Gửi yêu cầu

Mô tả

Mô tả sản phẩm

3 Máy đục lỗ Bus Busbar Một giải pháp tích hợp được thiết kế để xử lý thanh đồng và nhôm, tích hợp ba trạm đấm, cắt và uốn, đáp ứng nhu cầu xử lý phức tạp trong một điểm dừng, rút ngắn đáng kể luồng quy trình và cải thiện hiệu quả sản xuất.

3in-1-Busbar-Machine
★Đơn vị đấm hiệu quả cao và chính xác
Được trang bị một cú đấm thanh đồng chuyên nghiệp đã trải qua thử nghiệm mệt mỏi nghiêm ngặt, nó có thể đạt được 5, 000 Các cú đấm liên tục không gặp rắc rối và một cú đấm duy nhất chỉ mất 0. 2 giây, với hiệu quả cao vượt xa các tiêu chuẩn của ngành. Hỗ trợ xử lý khẩu độ toàn diện từ φ3.2 đến φ30mm và có thể trình bày chính xác cả các lỗ chính xác vi mô và lớn thông qua các lỗ để đảm bảo chất lượng xử lý ổn định và đáng tin cậy.

Busbar punching machine
★Đơn vị uốn sáng tạo
Bề mặt công việc cực lớn: Với thiết kế bề mặt công việc kép, máy thanh đồng được làm bằng công nghệ Đức có chiều dài bảng là 1,9 mét, là 0. Càng dài hơn 4 mét so với các sản phẩm tương tự. Nó cung cấp nhiều không gian hơn cho vị trí phôi mà không thay đổi giá. Giảm số lượng kẹp lặp đi lặp lại và cải thiện hiệu quả hiệu quả xử lý; Bề mặt hỗ trợ lớn hơn làm giảm nguy cơ lắc phôi, và hộ tống các hoạt động uốn có độ chính xác cao.
Hệ thống điều khiển thông minh: Được trang bị hệ thống điều khiển SIEMENS PLC, độ chính xác của hệ thống cao như ± 0. 1 độ, đảm bảo rằng góc uốn là chính xác. Đồng thời, các hướng dẫn hệ thống đa ngôn ngữ được cung cấp bằng tiếng Anh, tiếng Nga, tiếng Thái, tiếng Việt, v.v., phá vỡ rào cản ngôn ngữ và đáp ứng nhu cầu của người dùng toàn cầu.

Busbar bending machine

★Xi lanh dầu lớn cho bộ phận cắt
Các50- tonxi lanh dầu lớn có lực cắt mạnh. Với cấu trúc cắt hai cột, vật liệu thanh đồng và nhôm có thể dễ dàng cắt. Phần cắt là mịn và phẳng mà không có burrs. Thiết kế cấu trúc thiết bị và lựa chọn vật liệu chất lượng cao đảm bảo rằng máy sẽ không biến dạng ngay cả sau khi sử dụng cường độ cao dài hạn. Mua nó có nghĩa là mua yên tâm!

Busbar cutting machine

Thiết bị đấm chết

3 máy bay Busbar Bunching (Bảng kỹ thuật Punching Taber)

★ Thành phần cấu trúc
Máy tính bảng:Được làm bằng thép kết cấu carbon q235, bề mặt được mạ điện, với khả năng chống ăn mòn và khả năng chống mài mòn tốt, đảm bảo độ ổn định và độ bền của nền tảng làm việc.
Cột đôi:Thép tròn 45# được chọn, và độ cứng là 260hb sau khi dập tắt và ủ để tăng cường khả năng chịu lực và điện trở biến dạng của cột.
Chùm:Được rèn từ thép 45#, độ cứng được điều khiển trong phạm vi của Hb 220-250 sau khi dập tắt và ủ, để chùm tia có độ bền cao và độ bền tốt, đảm bảo sự ổn định của cấu trúc tổng thể.
Đấm chết: Được làm bằng thép công cụ hợp kim CR12MOV, sau khi dập tắt và ủ, độ cứng được kiểm soát chính xác tại 58-60 HRC, mang lại khả năng chống mài mòn và độ bền tuyệt vời, phù hợp cho các hoạt động đấm cao và độ chính xác cao.
★ Xử lý
Toàn bộ các bộ phận máy được làm nguội và được xử lý nhiệt để tăng cường tính chất vật liệu, và các bộ phận chính được xử lý mặt bích để tăng cường cường độ kết nối và niêm phong, từ đó cải thiện độ tin cậy và độ an toàn chung của thiết bị.

3 Máy đục lỗ Busbar In1 có thể thực hiện vát, lỗ tròn, lỗ vuông, lỗ hình chữ nhật, lỗ hình vòng eo, lỗ hình nửa eo, lỗ hình đặc biệt, thiết kế nhãn hiệu và định vị một lần trên các thanh đồng. Nó có chức năng hoàn chỉnh. Nếu bạn cần tùy chỉnh các lỗ đặc biệt, chúng tôi cũng có thể thiết kế chúng cho bạn bất cứ lúc nào theo bản vẽ.

【Cú đấm tròn】

Thông số kỹ thuật của cú đấm trên:
ф7,ф9,ф11,ф13,ф15,ф17,ф19,ф21
Thông số kỹ thuật khuôn thấp hơn:
(Có thể tùy chỉnh kích thước không chuẩn)
ф7,ф9,ф11,ф13,ф15,ф17,ф19,ф21
